氣動薄膜角式調節閥

一、氣動薄膜角式調節閥 用途

儀欣公司生產的氣動薄膜角式調節閥閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。氣動薄膜角式調節閥采用頂部導向結構，由多彈簧氣動薄膜執行機構和角型調節閥閥體組成，具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。

氣動薄膜角式調節閥	氣動薄膜角式調節閥

二、氣動薄膜角式調節閥 性能技術參數

公稱通徑	6			10					15					25
閥座直徑	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量系數Kv	0.04	0.1		0.1	0.4				0.4					1	1.6	2.5	4	6.3	8
		0.16	0.4	0.16		1	1.6	2.5	0.63	1	1.6	2.5	4
	0.063	0.25		0.25	0.63
公稱通徑	32			40		50		65		80		100		125		150		200
閥座直徑	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	200
流量系數	6.3	8	16	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可調范圍	Kv值<18時 R=20：1；Kv值>18時 R=30：1
公稱壓力	16、22、32MPa
閥芯形式	套筒導向單座柱塞型閥芯
流量特性	直線
作用形式	氣開式、氣關式
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產
執行機構	ZHA/B型多彈簧氣動薄膜執行機構
可配附件	定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等

公稱通徑	20				25	40		50	65	80	100	150		200	250	300
閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可調范圍	30：1
公稱壓力	標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
閥芯形式	單座柱塞型閥芯
流量特性	直線、等百分比
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

三、氣動薄膜角式調節閥 主要零部件材料

零件名稱	閥體	閥桿	閥芯	閥座	填料	壓縮彈簧	波紋薄膜
材料	40鍛鋼 不銹鋼 鉬二鈦	2Cr13 不銹鋼 鉬二鈦	2Cr13或堆 焊鈷鉻鎢 硬質合金	2Cr13或堆 焊鈷鉻鎢 硬質合金	V形 聚四氟乙烯圈	60Si2Mn	丁睛橡膠 夾尼襯里

四、氣動薄膜角式調節閥 性能指標

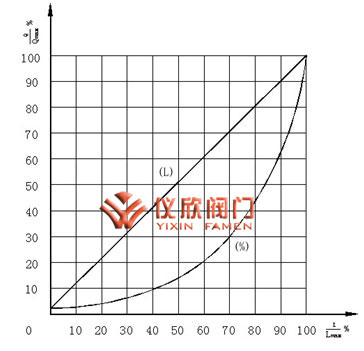

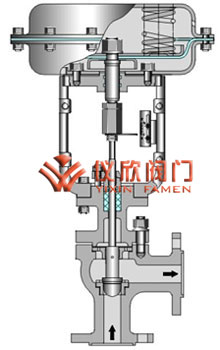

氣動角形高壓調節閥結構圖	氣動角形高壓調節閥特性曲線

序號	項目		單位	不帶定位器	帶定位器
1	基本誤差		％	±4	±1
2	回差		％	2.5	1
3	死區		％	1.5	0.1
4	允許泄漏量		％	為C值的0.01％，對C≤4.Q泄≈0
5	額定流量系數Kv偏差	C≤4	％	±15
	流量特性誤差	C>4	％	±10

五、氣動薄膜角式調節閥 外形尺寸及重量

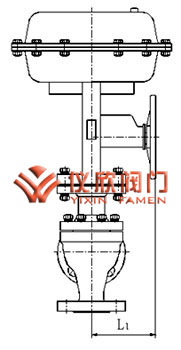

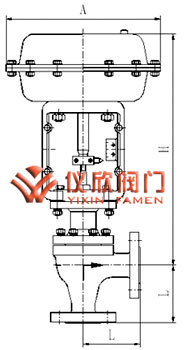

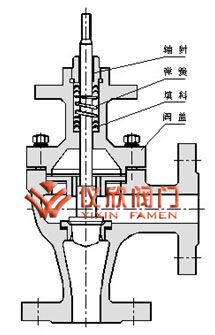

氣動角形高壓調節閥外型尺寸圖（普通型）	氣動角形高壓調節閥外型尺寸圖（側裝手輪）	氣動角形高壓調節閥剖面圖

公通徑 (mm)		6	10	15	25	32	40	50	65	80	100	125	150
L1(mm)		100	105	105	120	135	190	225	275	315	365	400	510
L2(mm)		83	90	105	120	135	165	190	215	260	290	300	400
薄膜式	H(mm)	407	406	425	401	493	502	500	630	630	620	848	910
	D(mm)	285				360			470			620
	重量(KG)	37	43	46	52	93	160	123	224	297	442	650	780
活塞式	H(mm)	527	526	545	521	586	595	593	655	655	645	758	820
	D(mm)	264							352			490
	重量(KG)	51	57	60	66	92	105	122	217	290	435	628	758
