自力式溫度調節閥

一、自力式溫度調節閥 概述

自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。自力式溫度調節閥具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。

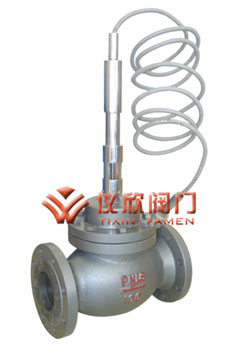

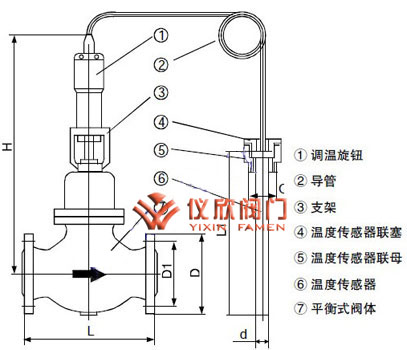

自力式溫度調節閥	自力式溫度調節閥結構圖

二、自力式溫度調節閥 主要零件材料

閥體	ZG230—45	ZG1Cr18Ni9Ti
閥座	ZG1Cr18Ni12Mo2Ti	Cr18Ni12Mo2Ti
閥芯	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
波紋管套	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
平衡波紋管	1Cr18Ni9Ti
溫包	H62	1Cr18Ni9Ti
毛細管	H62	1Cr18Ni9Ti
接頭	35	1Cr18Ni9Ti

三、自力式溫度調節閥 主要技術參數

公稱通徑DN (mm)			15	20		25		32		40	50	65	80		100	125	150		200	250
公稱壓力PN(Mpa)			1.6??? 4.0
額定流量系數（KV）		單座	5	7		11		20		30	48	75	120		190	300	480		760	1100
		雙座				12		22		33	53	53	132		209	330	528		836	1210
		套筒				11		20		30	48	75	120		190	300	480		760	1100
額定行程					6		8		10		14			20				35
允許最大壓差(Mpa)			1.6													1.5	0.5
溫度調節范圍(°C)			0~70、50~120、100~170、150~220、200~270
調節精度（%）			±5
允許超載值（°C）			分別為上述溫度調節范圍上限加50
使用環境溫度（°C）			-40~+80
安裝接頭（M）			G1”
毛細管長度（M）			3、5
允許 泄漏量	硬密封（1/h）		雙座、套筒：5×10-3×閥額定容量（II級） 單座：10-4×閥額定容量（IV）
	軟密封（m1/min）		0.15	0.15		0.15		0.30		0.30	0.45	0.60	0.90		1.70	4.0	4.0		6.75	11.10

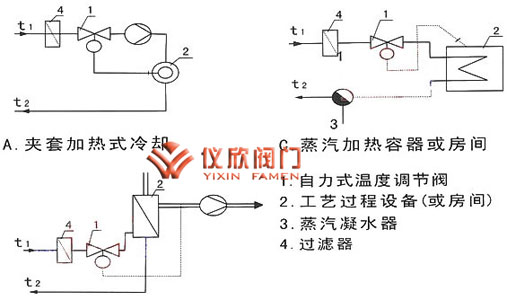

四、自力式溫度調節閥 各種場合應用實例

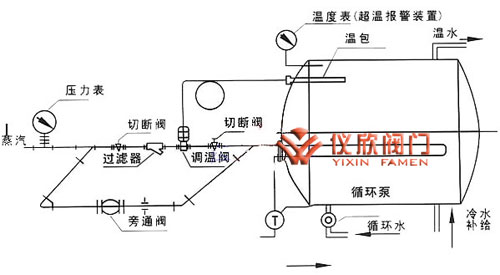

五、自力式溫度調節閥 現場安裝圖

六、自力式溫度調節閥 外形尺寸

DN (mm)	D (mm)	D1 (mm)	螺栓孔 (n-Φ)	L (mm)	d (mm)	L1 (mm)	H(mm)	G (in)	導管長 (m)
32	135	100	4-Φ18	180	25	430	380	11/4″	3
40	145	110	4-Φ18	200	25	430	410	11/4″	3
50	160	125	4-Φ18	230	25	430	450	11/4″	3
65	180	145	4-Φ18	290	25	430	490	11/4″	3
80	195	160	8-Φ18	310	25	430	530	11/4″	3
100	215	180	8-Φ18	350	25	430	560	11/4″	3
125	245	210	8-Φ18	395	25	550	600	11/4″	4
150	280	240	8-Φ23	470	25	550	640	11/4″	4
200	335	295	12-Φ23	600	25	550	690	11/4″	4
250	400	355	12-Φ23	630	25	550	720	11/4″	4

注：
1、D、D1、n-Φ為PN1.6MPa法蘭接口尺寸；
2、如用戶需要PN2.5MPa產品或口徑為DN15、DN20、DN25、DN300的產品，請向我公司查詢尺寸；
3、閥體材質：普通鑄鐵、球墨鑄鐵、鑄鋼。

七、自力式溫度調節閥 許用介質與溫度的關系

閥體材質	公稱 壓力 （MPa）	介質溫度℃
		≤150	≤200	≤250	≤300	≤350	≤400	≤425	≤450
		最大工作壓力（MPa）
HT200	1.0	1.0
	1.6	1.6	1.5
ZG230-450	1.6	1.57	1.52	1.44	1.28	1.12	0.88	0.72
ZG1Cr18Ni9Ti	1.6	1.6	1.6	1.4	1.25	1.1	1.0	0.9	0.75
ZG0Cr18Ni12Mo2Ti	4.0	4.0	4.0	3.6	3.2	2.8	2.5	2.2	1.9
	6.4	6.4	6.4	5.6	5.0	4.5	4.0	3.6	3.0
