ZSHV氣動V型球閥|氣動V型調節球閥

一、氣動V型球閥 概述

ZSHV氣動V型球閥是一種具有全新設計理 念及結構的新型 V 型調節球閥，與傳統的硬密封 V 型球閥 相比，密封更可靠，性能更優良。
主要特點有：
1、 氣動V型球閥閥座采用新型高彈性耐高溫材料及特殊的熱處理工 藝，密封副采用碟片式密封結構，耐磨性好，摩擦力 小，球芯不易卡死，密封優良，使用壽命長；
2、 氣動V型球閥球芯呈特殊扇形，閥在關閉時，V 型缺口與閥座產生 楔形剪切作用，具有極好的切斷性能和調節性能。 該閥廣泛適用于控制紙漿、污水、含有纖維和固體顆粒懸濁介質以及高溫蒸汽、干氣體等介質。

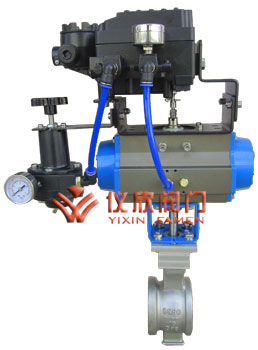

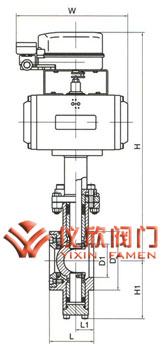

氣動V型球閥	氣動V型球閥尺寸圖

二、氣動V型球閥 閥體及內件技術參數

型式	直通兩體式鑄造?V 型球閥?DN25～200 直通整體式鑄造?V 型球閥?DN250～300
公稱通徑	DN25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力	ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa
連接形式	法蘭連接：RF、FM，標準按?? ?ANSI B16.5；JIS B2201；HG20596（或?GB9113-2000）
閥體材質	WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A，? CF8M / SCS14A 閥體、閥內件材料的組合及工作溫度范圍請參閱表?1
使用溫度	常溫型：-29～+150℃ 高溫型：+150～+450℃
填料	常溫型：楔型聚四氟乙烯填料 高溫型：柔性石墨成型填料
與執行機構連接	符合?ISO 5211/1～5211/3-1982

閥芯型式	V 型缺口閥芯
流量特性	近似等百分比性，請參照?qǐng)D?2
流量系數	請參見表?2
閥內件材質	閥體、閥內件材料的組合及工作溫度范圍請參閱表?1
球芯轉角	90°
扭矩	請參見表?4

三、氣動V型球閥 執行機構性能參數

型式	GT 型氣缸執行機構
供氣壓力	0.40～0.70MPa
氣源接頭	Rc1/4
環境溫度	-30～+70℃
選配附件	定位器、空氣過濾減壓閥、電磁閥、限位開關、手輪機構、其它

整機性能

作用方式	單作用氣缸執行機構：正作用（氣壓增加閥閉）；反作用（氣壓增加閥開） 雙作用氣缸執行機構：隨輸入定位器信號的增加閥開或閥閉
可?? ?調?? ?比	300：1
閥座泄漏量	金屬閥座：符合?FCI 70-2-1998（ASME B16.104）和?GB4213-1992? Ⅳ級? 和? Ⅴ級? 要求
回差	1.5%（帶定位器）
線性	±1.5%（帶定位器）
始終點偏差?	±2%
允許壓差?	請參閱? 表?5
外形尺寸和重量	請參閱? 表?8、9、10? 和? 圖?3、4、5

特殊規格

閥體組件特殊檢查	流量特性檢查、材料檢查（實驗報告）、非破壞檢查、放射線檢查
閥體組件特殊清洗	完全除油、除水處理
閥體組件? 及? 執 行機構特殊規格	特殊材質處理	禁銅處理		特殊空氣配管和特殊接頭
	防沙、防塵型	防強腐蝕型		真空工作條件用
	熱帶地區用	寒帶地區用		指定色涂層
	接觸大氣部分?SUS 不銹鋼螺栓、螺母		快速開啟或關閉時間

四、氣動V型球閥 主要零件材料及內部結構

本體材質為碳鋼
1	底座	WCB	LCB	WC9
2	閥體	WCB	LCB	WC9
3	下閥軸	2Cr13	2Cr13	2Cr13
4	密封圈	PTFE/PPL PPL
5	V球	CF8	CF8M	CF3M
6	上閥軸	2Cr13	2Cr13	2Cr13
7	填料	柔性石墨/PTFE
8	填料壓蓋	WCB	LCB	WC9
9	壓板	WCB	LCB	WC9
本體材質為不銹鋼
1	底座	CF8	CF8M	CF3M
2	閥體	CF8	CF8M	CF3M
3	下閥軸	304	316	316L
4	密封圈	PTFE/PPL
5	V球	CF8	CF8M	CF3M
6	上閥軸	304	316	316L
7	填料	柔性石墨/PTFE
8	填料壓蓋	CF8	CF8M	CF3M
9	壓板	CF8	CF8M	CF3M

五、氣動V型球閥 KV值及流量特性

公稱通徑	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑	28	31	37	40	53	66	89	104	130	173	212	255
流量系數?Kv	30	35	56	90	140	230	387	600	965	1567	2400	3900

六、氣動V型球閥 允許壓差

閥配用 GTE 單作用氣缸執行機構 （帶定位器）

執行機構	氣源壓力 （MPa）	允許壓差（MPa）
		公稱通徑
		25	32	40	50	65	80	100	125	150	200	250	300
GTE100-08	0.5	4.0	2.3	2.3	1.6
GTE115-10					4.0
GTE190-10						4.0	2.3
GTE210-10								2.3
GTE255-08									1.6	1.6
GTE255-10									2.3		1.6
GTE300-10										2.3	2.3
GTE350-10												2.0	1.6

閥配用 GTD 雙作用氣缸執行機構 （帶定位器）

執行機構	氣源壓力 （MPa）	允許壓差（MPa）
		公稱通徑
		25	32	40	50	65	80	100	125	150	200	250	300
GTD090	0.5	4.0	4.0	4.0	1.6
GTD100					4.0
GTD145						4.0	2.3
GTD160								2.3	2.3
GTD210										2.3	1.6
GTD255											2.3
GTD300												2.3
GTD350													2.3

七、氣動V型球閥 尺寸及重量

公稱通徑	H	H1	H2	H3	L	L1	D	重量	氣源接口
25	380	57	160	73	50	177	64	9	G1/8”
32	420	60	175	93	55	203	76	10	G1/4”
40	440	63	190	93	60	216	82	19
50	480	92	200	93	75	284	100	36
65	510	100	230	108	145	290		48
80	600	108	250	108	165	368		70
100	680	117	270	108	194	420		98
125	750	140	320	135	210	583		240
150	850	177	355	135	222	662		252
200	920	200	425	138	243	1359		340	M16ⅹ1.5
250	1150	252	520	138	297	1448		562
300	1400	270	575	138	338	1850		610
350	1500	300	655	138	450	1850		892
400	1600	340	740	138	500	1850		956
