波紋管閘閥

一、波紋管閘閥　特點

波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。
波紋管采用不銹鋼或 Inconel 材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。

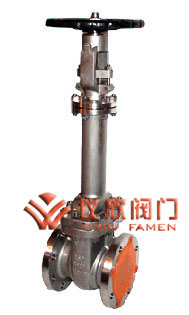

波紋管閘閥	波紋管閘閥尺寸圖

二、波紋管閘閥 用途

波紋管閘閥適用于 Class150 ～ 900 、 PN1.0 ～ 16.0MPa ，工作溫度 -29 ～ 425℃ （碳鋼）、 -29 ～ 500℃ （不銹 鋼）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質， 可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、 尿素等多種介質。

三、波紋管閘閥 標準規范

設計與制造	結構長度	連接法蘭	試驗與檢驗
API600、 GB12234	ANSI B16.10、 GB12221	ANSI B16.5、 JB/T74～90、 GB9112～9124、 HG20592～20635、 SH3406	API598、 JB/T9092

四、波紋管閘閥 適用范圍、采用標準、材質、特點

適用范圍	適用介質		? 蒸氣系統、天然氣、有毒廢氣凈化、真空裝置、熱油系統、加熱設備、 冷凍系統、氨、熱水、電站等
	適用溫度		-20——350℃
采用標準	制造標準：DIN3356						檢驗試驗標準：DIN3230
	結構長度標準：DIN3202						對焊口標準：DIN3239
	法蘭標準：DIN2543-2545						?
?材???質	?	閥 體		閥? 蓋		閥? 桿		閥? 瓣		密 封 面	填? 料
	WCB	WCB		WCB		13Gr		2Gr		2Gr	柔性石墨
	304	CF8		CF8		304		304		304	柔性石墨
	316	CF8M		CF8M		316		316		316	柔性石墨
	304L	CF3		CF3		316		304L		304L	柔性石墨
	316L	CF3		CF3		316		316L		316L	柔性石墨
?特???點	波紋管密封閥桿				雙層、三層波紋管				雙重密封
	無升降手輪				位置指示				維修方便

五、波紋管閘閥 外形尺寸各連接尺寸

PN	DN	L	L1	D	D1	D2	B	f	F	D6	N-ф	△H (STRODE)
1.6	15	130	80	95	65	45	14	2	-	-	4-14	13
	20	150	90	105	75	55	14	2	-	-	4-14	17
	25	160	110	115	85	65	14	2	-	-	4-14	22
	32	180	127	135	100	78	16	2	-	-	4-18	29
	40	200	156	145	110	85	16	3	-	-	4-18	34
	50	230	170	160	125	100	16	3	-	-	4-18	43
	65	290	-	180	145	120	18	3	-	-	4-18	50
	80	310	-	195	160	135	20	3	-	-	8-18	58
	100	350	-	215	180	155	20	3	-	-	8-18	78
	125	400	-	245	210	185	22	3	-	-	8-18	105
	150	480	-	280	240	210	24	3	-	-	8-23	112
	200	600	-	335	295	265	26	3	-	-	12-23	150
2.5	15	130	80	95	65	45	16	2	-	-	4-14	13
	20	150	90	105	75	55	16	2	-	-	4-14	17
	25	160	110	115	85	65	16	2	-	-	4-14	22
	32	180	127	135	100	78	18	2	-	-	4-18	29
	40	200	156	145	110	85	18	3	-	-	4-18	34
	50	230	170	160	125	100	20	3	-	-	4-18	43
	65	290	-	180	145	120	22	3	-	-	8-18	50
	80	310	-	195	160	135	22	3	-	-	8-18	58
	100	350	-	230	190	160	24	3	-	-	8-23	78
	125	400	-	270	220	188	28	3	-	-	8-25	105
	150	480	-	300	250	218	30	3	-	-	8-25	112
	200	600	-	360	310	278	34	3	-	-	12-25	150
4.0	15	130	80	95	65	45	16	2	4	40	4-14	13
	20	150	90	105	75	55	16	2	4	51	4-14	17
	25	160	110	115	85	65	16	2	4	58	4-14	22
	32	180	127	135	100	78	18	2	4	66	4-18	29
	40	200	156	145	110	85	18	3	4	76	4-18	34
	50	230	170	160	125	100	20	3	4	88	4-18	43
	65	290	-	180	145	120	22	3	4	110	8-18	50
	80	310	-	195	160	135	22	3	4	121	8-18	58
	100	350	-	230	190	160	24	3	4.5	150	8-23	78
	125	400	-	270	220	188	28	3	4.5	176	8-25	105
	150	480	-	300	250	218	30	3	4.5	204	8-25	112
