ZMAT氣動薄膜隔膜調節閥\ZMBT氣動薄膜隔膜調節閥由多彈簧氣動薄膜執行機構和隔膜閥組成。隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。 氣動薄膜隔膜調節閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
 |
 |
| ZMAT氣動薄膜隔膜調節閥 | ZMBT氣動薄膜隔膜調節閥 |
| 公稱通徑mm | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力MPa | 0.6 10 | |||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | |||||||
| 流量特性 | 近似快開型 | |||||||||||
| 介質溫度℃ | -15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型) | |||||||||||
| 法蘭形式 | 法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式 | |||||||||||
| 閥體材質 | PN (MPa) |
0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||
| 可調比R | 30:1 | |||||||||||
| 氣源接頭 | M16×1.5 | |||||||||||
| 公稱通徑 | 配用執行機構號 | 主要技術參數 | ||
|---|---|---|---|---|
| 薄膜有效面積(cm2) | 行程 | 額定流量系數Kv值 | ||
| 15 | ZMA(B)-2 | 280 | 10 | 8 |
| 20 | 12 | |||
| 25 | 16 | |||
| 32 | ZMA(B)-3 | 400 | 16 | 28 |
| 40 | 60 | |||
| 50 | 25 | 68 | ||
| 65 | ZMA(B)-4 | 630 | 90 | |
| 80 | 40 | 160 | ||
| 100 | 300 | |||
| 項目 | 技術指標 | |
|---|---|---|
| 不帶定位器 | 帶定位器 | |
| 基本誤差％ | ±10 | ±1.5 |
| 回差％ | 8 | 1.5 |
| 死區％ | 6 | 0.6 |
| 允許泄漏量 | 襯里材料為聚三氟乙烯隔膜材料 為：氯丁橡膠，氟橡膠 |
10-4×閥額定容量 |
| 無襯里材料為，隔膜材料為：氯 丁橡膠，氟橡膠 |
5×10-6×閥額定容量 | |
| 可配附件 | 電氣定位器或電/氣轉換器 空氣過濾減壓器 電磁閥 手輪機構等 | |
| 額定流量系數Kv偏差％ | ±20 | |
| 閥體材料 | 襯里材料 | 隔膜材料 | 使用溫度 | 適用場合 |
|---|---|---|---|---|
| 鑄鐵HT200 | 無 | 氯丁橡膠 | 0～65℃ | 無腐蝕性介質，水及研磨劑，泥漿類介質 |
| 鑄鐵HT200 | 聚三氟氯乙烯 | 氟橡膠 | -15～150℃ | 強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質 |
| 鑄不銹鋼 ZG1Cr18Niti |
無 | 氟橡膠 | -20～200℃ | 一般酸、堿有機溶劑等介質 |
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 8 | 12 | 16 | 28 | 60 | 67 | 90 | 160 | 300 | |||
| 公稱壓力(MPa) | 1.0 | |||||||||||
| 配用執行機構型號 | ZMA(B)-2 | ZMA(B)-3 | ZMA(B)-4 | |||||||||
| 關閉時 允許最 大壓力 MPa |
信 號 壓 力 MPa |
P2=0 | 120 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 |
| 140 | 1.0 | 1.0 | 0.80 | 0.80 | 0.60 | 0.4 | 0.4 | 0.2 | 0.10 | |||
| P1=P2 | 120 | 0.45 | 0.45 | 0.20 | 0.20 | 0.15 | 0.1 | 0.1 | 0.05 | 0.02 | ||
| 140 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 | |||
 |
 |

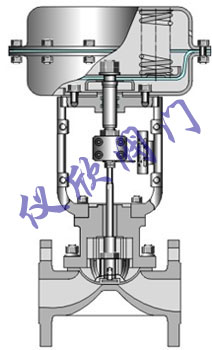

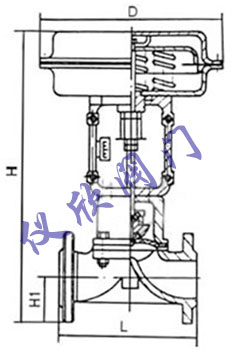

| 氣動薄膜隔膜調節閥外型尺寸圖 | 氣動薄膜隔膜調節閥結構圖 |
| 公稱通徑 DN(mm) |
外形安裝尺寸 | ||||
|---|---|---|---|---|---|
| D | H | H1 | L | ||
| ZMAT型 | ZMBT型 | ||||
| 15 | 280 | 479 | 532 | 47.5 | 140 |
| 20 | 479 | 532 | 52.5 | 145 | |
| 25 | 479 | 532 | 57.5 | 155 | |
| 32 | 325 | 538 | 617 | 67.5 | 165 |
| 40 | 553 | 632 | 72.5 | 190 | |
| 50 | 562 | 641 | 80 | 210 | |
| 65 | 410 | 754 | 855 | 90 | 240 |
| 80 | 100% | 876 | 97.5 | 270 | |
| 100 | 857 | 958 | 107.5 | 335 | |
1、氣動隔膜閥應垂直安裝于管道上， 體積重量較大的以及使用在振動場合時應加支承和夾固。
2、氣動隔膜閥一般應設有旁通管路， 以便在隔膜發生故障或維修時能轉換成旁路操作， 使生產過程正常進行， 在一般不重要場合， 裝設手輪機構后可以省略旁通管路， 以進行手動操作， 同時可限制閥門開度， 當手輪機構停止使用時， 應恢復到原空檔位置， 以利于自控系統的正常進行。
3、清洗管道時， 調節應處于最大開度， 以便排除管道內污物。
4、如閥體襯有防腐層， 安裝在管道上時，應采用耐腐蝕軟墊， 并注意不使閥體法蘭密封面受損。
5、對隔膜及襯里應定期檢查， 防止因腐蝕和破裂而損壞其它零件和造成事故
