電動套筒調節閥|電子式電動套筒調節閥

一、電動套筒調節閥 概述

上儀牌ZDSM電動套筒調節閥，采用套筒導向、壓力平衡型雙密封面閥芯結構，配PSL、3810電子式電動執行器。流道呈S流線型，整體具有工作平穩、允許壓差大、流量特性準確、噪音低等特點。電動套筒調節閥特別適用于流量大，閥前后壓差較大，泄露要求不高的工作場合。

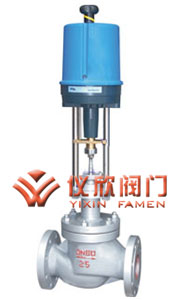

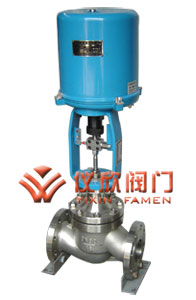

電動套筒調節閥（配PS電動執行器）	電動套筒調節閥（配381電動執行器）

二、電動套筒調節閥 技術參數

公稱通徑mm		25	32	40	50	65	80	100	125	150	200	250	300
閥座通徑mm		26	32	40	50	66	80	100	125	150	200	250	300
額定流量系數kv	直線型	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	10	16	25	40	63	100	160	250	400	630	1000	1600
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程		16		25		40			60			100
流量特性		直線，等百分比，快開
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		直通套筒鑄造球型閥
上閥蓋型式		普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行 機構型號	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	381L	381LSA-20		381LSB-30		381LSB-50			381LSC-65			381LSC-99
	防爆型	381LXA-20		381LXB-30		381LXB-50

注：
1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。

三、電動套筒調節閥 零件材料

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304

本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	316	316L

四、電動套筒調節閥 外形尺寸

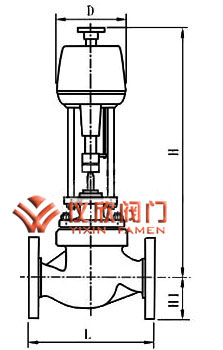

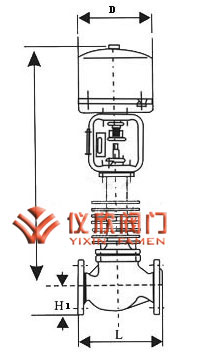

電動套筒調節閥外型尺寸圖（配PS執行器）	電動套筒調節閥外型尺寸圖（配381執行器）

公通徑			20	25	32	40	50	65	80	100	125	150	300
L	PN1.6、4.0MPa		181	184	220	222	254	276	298	352	410	4510	600
	PN6.4MPa		206	210	251	251	286	311	337	394	457	508	650
D			225	225	225	225	225	255	255	255	310	310	310
R			177	177	177	177	177	177	177	177	226	226	226
H1	PN1.6、4.0MPa		128	128	152	152	160	205	205	208	273	330	364
	PN6.4MPa		140	140	160	160	180	210	210	220	290	340	370
H3	PN1.6、4.0MPa		144	144	172	172	180	232	232	235	300	357	391
	PN6.4MPa		156	156	180	180	200	237	237	247	317	367	397
H2			373	373	495	495	495	700	700	700	725	725	725
H4			459	459	459	459	459	520	520	520	570	570	570
H5	PN1.6、4.0MPa		53	58	68	73	80	90	98	108	123	140	168
	PN6.4MPa		63	68	75	83	88	100	105	125	148	170	203
重量(KG)	PN1.6、4.0MPa		10	12	15	17	18	34	46	54	76	79	100
	PN6.4MPa		13	16	19	26	27	43	69	85	120	125	150
