電動閥門氣動閥門自力式調節閥手動閥門
Q947固定式電動球閥適用于兩位切斷、調節的場合。固定式電動球閥可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。
固定式電動球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合
 |
 |

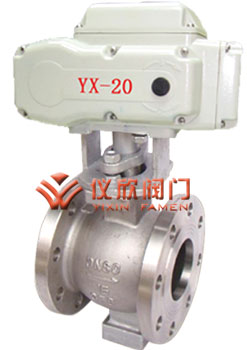

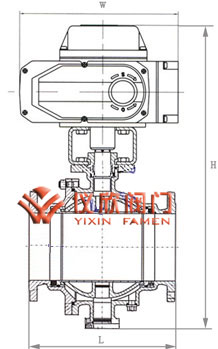

固定式電動球閥 | 固定式電動防爆球閥尺寸圖 |
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
| YX系列執行機構技術參數 | 閥體參數 | |||
|---|---|---|---|---|
| 電源 | AC200/220V，50/60Hz | 公稱通徑 | DN10～300mm | |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
| 動作范圍 | 0～90° 0～360° | 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
| 動作時間 | 15秒/30秒/60秒 | 執行機構 | 可另配PSQ、HQ、UNIC、361RS等系列 電子式電動執行機構 |
|
| 保護裝置 | 過熱保護 | 流量特性 | 快開特性 | |
| 環境溫度 | -30°～60° | 可調范圍 | DN50-80 | DN100-800-1200 |
| 250:1 | 350:1 | |||
| 手動操作 | 同附帶手柄操作 | 基本誤差 | ±1% | |
| 限位 | 電氣、機械二重限位 | 死區 | ≤1% | |
| 防護等級 | 相當于IP-65 | 回差 | ≤1% | |
| 位置測量 | 可選裝開關或電位計 | 適用溫度 | 密封面 | |
| 驅動電機 | 8W/E | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
||
| 進線接口 | PE1/2〞進線線鎖 | |||
| 試驗壓力 | 公稱壓力（Mpa） | 壓力級 | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
| 零件名稱 | 材 料 | ||||||
|---|---|---|---|---|---|---|---|
| 閥體 | WCB | ZG1Cr18Ni9Ti | CF8 (304) | CF3 (304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M (316L) |
| 球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | 00Cr17Ni12Mo2 (316L) |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 | ||||||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 | ||
| 通徑 | L | H(mm) | 重量（Kg） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | Q47 | Q347 | Q647 | Q947 | Q47 | Q347 | Q647 | Q947 | Q67 | Q367 | Q667 | Q967 |
| 100 | 305 | 178 | 416 | 470 | 55 | 90 | 110 | 80 | 85 | 105 | |||
| 125 | 381 | 252 | 542 | 520 | 80 | 120 | 145 | 75 | 115 | 140 | |||
| 150 | 403 | 205 | 572 | 538 | 140 | 170 | 205 | 125 | 155 | 190 | |||
| 200 | 502 | 398 | 736 | 580 | 220 | 250 | 275 | 200 | 230 | 255 | |||
| 250 | 568 | 495 | 890 | 637 | 365 | 310 | 335 | 340 | 295 | 310 | |||
| 300 | 648 | 580 | 910 | 684 | 530 | 485 | 475 | 500 | 455 | 445 | |||
| 350 | 762 | 625 | 1020 | 796 | 740 | 600 | 600 | 695 | 555 | 545 | |||
| 400 | 838 | 720 | 1080 | 842 | 900 | 955 | 895 | 845 | 900 | 840 | |||
| 450 | 914 | 770 | 1120 | 874 | 1170 | 1250 | 1105 | 1105 | 1195 | 1045 | |||
| 500 | 991 | 840 | 1150 | 904 | 1340 | 1550 | 1360 | 1270 | 1480 | 1290 | |||
| 600 | 1143 | 1050 | 1210 | 1120 | 1580 | 1740 | 1495 | 1480 | 1680 | 1405 | |||
| 700 | 1245 | 110 | 1300 | 1218 | 1885 | 2000 | 1850 | 1785 | 1900 | 1750 | |||
| 800 | 1397 | 1150 | 1460 | 1328 | 2190 | 2310 | 2050 | 2070 | 2200 | 1930 | |||
