HPS高壓?jiǎn)巫{(diào)節閥 是一種上導向結構的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。閥芯導向部分的導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
 |
 |
| HPS高壓?jiǎn)巫{(diào)節閥 | HPS高壓?jiǎn)巫{(diào)節閥剖面圖 |
型式： 單座鑄造球型閥
公稱通徑：25、40、50、80mm
公稱壓力：ANSI 900、1500、2500 JIS 63K
連接型式：法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981等
焊接連接：嵌接焊SW（25～80mm）對接焊BW(80mm)
材料：碳鋼（ZG230-450）、CrMo鋼、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等
上閥蓋：常溫型（P）：-5～+230℃
伸長Ⅰ型（E1）： +230～+566℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：?jiǎn)巫烷y芯
流量：特性：等百分比特性（%）和線性特性（L）
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金等
型式： LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料： 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍： 20～100、40～200、80～240kPa（LHA、 LVA5型），190～250、190～300、190～350kPa（LVA6型）
供氣壓力： 260～400kPa（LHA型），260～280kPa（LVA5型），280～400kPa（LVA6型），300～500kPa（LVP型）
氣源接口 Rc1/4”
環境溫度： -30～+70℃
閥作用型式： 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104IV級
回差：帶定位器：小于全行程的1%
基本誤差：帶定位器：小于全行程的±1%
（注：采用標準的V型聚四氟乙烯填料）
典型的流量特性曲線
 |
 |

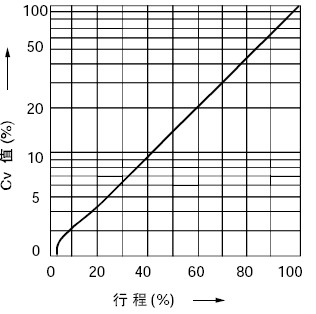

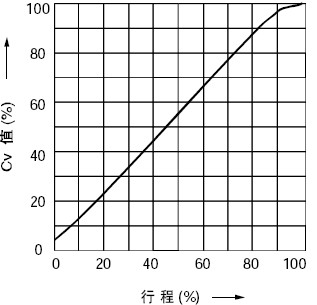

| 等百分比特性(%C) | 線性特性(LC) |
| 公稱通徑 | 執行機構 | H | E | C | φB | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ANSI900 JIS 63K | ANSI 1500 | ANSI 2500 | ANSI 900 | ANSI 1500 | ANSI 2500 | |||||||
| 常溫型(P) | 伸長型(E1) | 常溫型(P) | 伸長型(E1) | 常溫型(P) | 伸長型(E1) | |||||||
| 25 | LHA3D、R | 710 | 840 | 710 | 840 | 740 | 860 | 90 | 90 | 95 | 363 | 350 |
| LHA4D、R | 870 | 1000 | 870 | 1000 | 900 | 1020 | 520 | 470 | ||||
| LVA6R | 1115 | 1245 | 1115 | 1245 | 1145 | 1265 | - | 445 | ||||
| LVP5 | 895 | 1025 | 895 | 1025 | 925 | 1045 | - | 345 | ||||
| 40 | LHA3D、R | 735 | 875 | 735 | 875 | 780 | 925 | 100 | 105 | 120 | 363 | 350 |
| LHA4D、R | 890 | 1030 | 890 | 1030 | 935 | 1080 | 520 | 470 | ||||
| LVA5D | 1280 | 1420 | 1280 | 1420 | 1325 | 1470 | - | 620 | ||||
| LVA5R | 1390 | 1530 | 1390 | 1530 | 1435 | 1580 | - | 620 | ||||
| LVA6R | 1140 | 1280 | 1140 | 1280 | 1185 | 1350 | - | 445 | ||||
| LVP5 | 920 | 1060 | 920 | 1060 | 965 | 1110 | - | 345 | ||||
| LVP6 | 1140 | 1280 | 1140 | 1280 | 1185 | 1380 | - | 445 | ||||
| 50 | LHA3D、R | 765 | 925 | 765 | 925 | 800 | 960 | 110 | 120 | 130 | 363 | 350 |
| LHA4D、R | 925 | 1085 | 925 | 1085 | 960 | 1120 | 520 | 470 | ||||
| LVA5D | 1315 | 1475 | 1315 | 1475 | 1350 | 1510 | - | 620 | ||||
| LVA5R | 1425 | 1585 | 1425 | 1585 | 1460 | 1620 | - | 620 | ||||
| LVA6R | 1175 | 1335 | 1175 | 1335 | 1210 | 1370 | - | 445 | ||||
| LVP5 | 955 | 1115 | 955 | 1115 | 990 | 1150 | - | 345 | ||||
| LVP6 | 1175 | 1335 | 1175 | 1335 | 1210 | 1370 | - | 445 | ||||
| LVP7 | 1270 | 1420 | 1270 | 1420 | 1305 | 1465 | - | 545 | ||||
| 80 | LHA3D、R | 80 | 980 | 800 | 980 | 835 | 1005 | 140 | 150 | 165 | 363 | 350 |
| LHA4D、R | 960 | 1140 | 960 | 1140 | 995 | 1165 | 520 | 470 | ||||
| LVA5D | 1345 | 1525 | 1345 | 1525 | 1380 | 1550 | - | 620 | ||||
| LVA5R | 1455 | 1635 | 1455 | 1635 | 1490 | 1660 | - | 620 | ||||
| LVA6R | 1205 | 1385 | 1205 | 1385 | 1240 | 1410 | - | 445 | ||||
| LVP5 | 985 | 1165 | 985 | 1165 | 1020 | 1190 | - | 345 | ||||
| LVP6 | 1205 | 11385 | 1205 | 1385 | 1240 | 1410 | - | 445 | ||||
| LVP7 | 1295 | 1475 | 1295 | 1475 | 1330 | 1500 | - | 545 | ||||
注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
