300X緩閉止回閥

一、300X緩閉止回閥 概述

300X緩閉止回閥是安裝在高層建筑給水系統以及 其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性、并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。

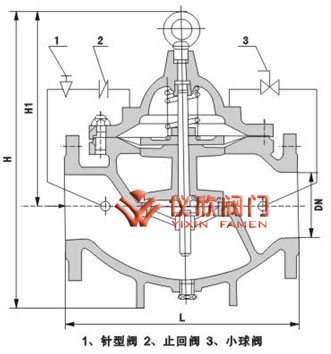

300X緩閉止回閥	300X緩閉止回閥尺寸圖

二、300X緩閉止回閥　結構特點和用途

300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，可使主閥得到最佳的開啟或關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果。
本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

三、300X緩閉止回閥　工作原理

當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因?yàn)獒橀y開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。
當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。

四、300X緩閉止回閥　主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

五、300X緩閉止回閥　主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

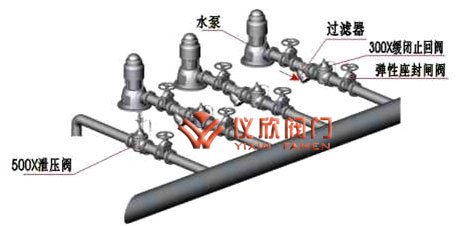

六、300X緩閉止回閥　安裝示意圖

七、300X緩閉止回閥　主要尺寸

公稱通徑DN(mm)	尺寸
	L	A1	A	H1	H	F
20	150	200	282	106	172	116
25	160	200	282	106	172	116
32	180	200	282	106	172	116
40	200	210	320	137	225	168
50	203	210	320	137	225	168
65	216	215	330	145	270	180
80	241	220	330	178	289	210
100	292	230	410	232	375	284
125	330	245	420	286	420	310
150	356	260	420	318	450	370
200	495	280	430	413	722	463
250	622	300	450	502	769	525
300	698	320	460	600	906	625
350	787	340	470	637	1480	705
400	914	360	480	677	1027	778
450	978	360	480	677	1027	778
500	978	410	780	750	1110	690
600	1230	456	888	850	1286	785
